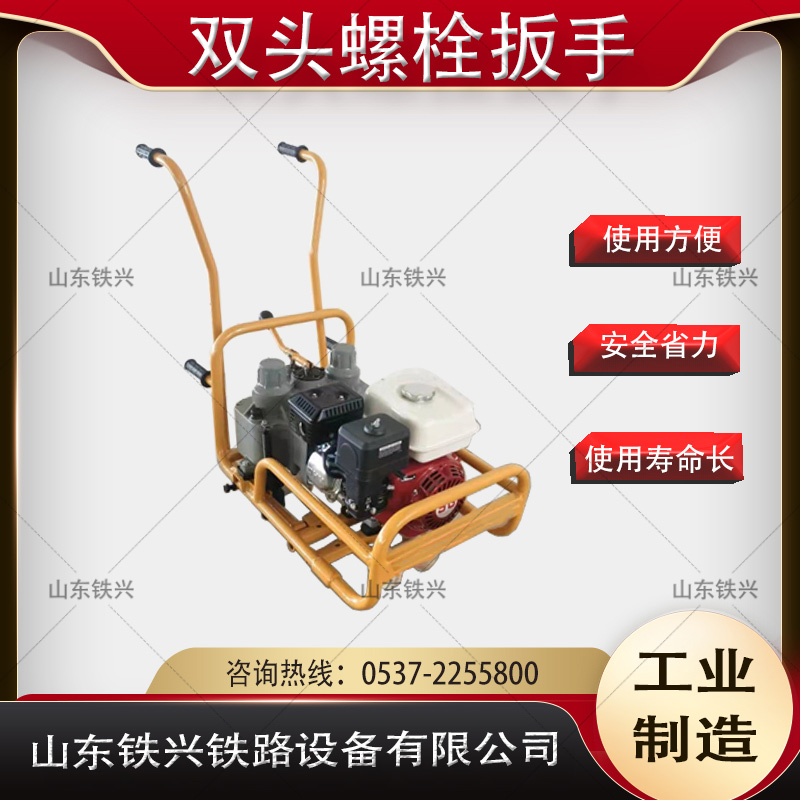

產品名稱：NLB-600內燃雙頭螺栓扳手

　　額定功率：4.0KW

　　外形尺寸：900×500×1025mm

　　適用范圍：軌枕螺栓的松緊，工務工程施工

　　TEL：0537-2255800 / 400-691-2018

 NLB-600型內燃雙頭螺栓扳手適用于鐵路線路軌枕螺栓螺母的旋松和緊固作業。該機為雙套筒同時作業，反向扭矩超大于600N·m，可以旋松各種銹蝕螺栓，工作效率高。同時改沖擊扭矩為靜扭矩，使作業過的鋼軌扣件壓力誤差小;換向靈活，控制集中，操作簡便，是大量繁雜的松、緊螺栓作業不可缺少的設備。

 主要技術參數

 工作原理：

 NLB-600內燃雙頭螺栓扳手由汽油機驅動，帶動齒輪減速，經過撥叉進行換向，通過圓孤傘齒輪減速，將扭矩傳遞到牙嵌離合器上，將設定好的扭矩傳遞給主軸套筒。

 使用方法與維護

 1、檢查傳動部分是否靈活，螺紋連接是否松動。

 2、撥動換向手柄6，使套筒扳手工作部分處于中間位置(空位)。

 3、將減速箱上部油杯及各旋轉滑動部分加入潤滑油。

 4、將輔助支承架插入輔助支承套3內。

 5、按發動機操作說明書加入機油和燃油，起動發動機進行短暫空載運轉，運轉正常后，將油門調到2/3處或即可開始工作。

 6、扳動換向手柄6至所需要的旋向松(左側位置)或緊(右側位置)，對準螺母用手扶持操作把4向下壓并套牢螺母，即可對螺母進行擰緊和松開作業。

 7、在旋緊時，聽見嗒嗒聲即可抬起套筒9。

 8、停止工作前減小油門，待發動機短暫空轉后即可熄火停機。

 9、拆下輔助支承架。

 機具的保養

 1、NLB-600型內燃雙頭螺栓扳手具請指定專人使用，每次使用前，請務必在各旋轉處，油杯，加入干凈機油，每工作40小時后，將扭矩刻度罩下螺栓松開，向上下離合器,花鍵軸,銅套中加入二硫化鉬潤滑脂。

 2、扭矩的調整：將扭矩調整手柄5下面的鎖緊螺母松開，旋轉扭矩調整手柄5，逆時針方向?yàn)闇p小，順時針為增大，用公斤扳手進行測量，確定后，用鎖緊螺母鎖緊。出廠時，每臺機動扳手調整擰緊力矩約為100～120N·m，如在半徑小于650m的曲線地段作業，或者根據現場施工的要求，扭力矩大于150N·m。扭矩彈簧使用一段時間可能疲勞失效須定期調整。

 3、NLB-600型內燃雙頭螺栓扳手設計了過扭矩保護鍵，當旋松螺帽扭矩大于700N·m時，保險鍵被剪斷，從而保護花鍵軸及機器其它部件不至于過扭矩而損壞。

 4、更換保護鍵：將扭矩刻度罩,上離合器，彈簧拆下，用螺絲刀將下離合器向上撬起，再依次拆下的零件裝好，加注二硫化鉬潤滑脂后，再將扭矩刻度罩?jǐn)Q好。

 5、為適應不同規格的鋼軌，須對調整螺釘8進行調整，滿足不同軌型的高度要求。
